Присоединительные размеры и габариты СМ 150-125-400

Стационарный фекальный насос СМ 150-125-400/4 перекачивает различные загрязненные и сточные воды, температурой до 90°C и содержащие крупные древесно-волокничестые вещества размером до 50 мм.

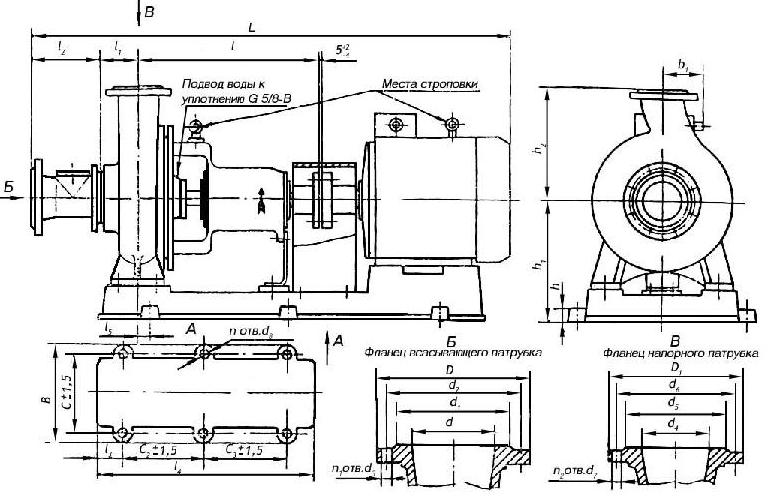

Чертеж на сточно-массной центробежный фекальный насос СМ150-125-400/4 представлен на рисунке 1.

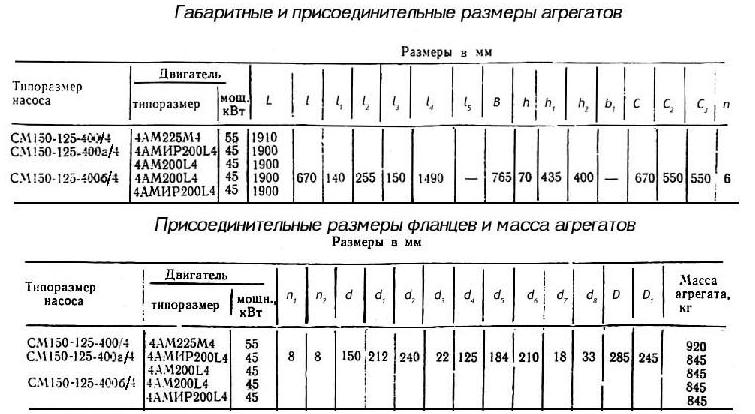

Таблица с присоединительными и габаритными размерами на насосы и агрегаты представлена на рисунке 2.

В таблице приведены присоединительные размеры на насосы в стандартном исполнении и насосы с обточками р.к. (насос СМ150-125-400а/4 и СМ150-125-400б/4), применяемые трехфазные электродвигатели для агрегатов, присоединительные размеры фланцев, масса агрегатов, марка применяемого для агрегата привода.
Привод агрегатов - трехфазный с короткозамкнутым ротором асинхронный двигатель общепромышленный серии АИР.

Рис.1 Чертеж насоса СМ 150-125-400/4

Рис.2 Габариты и присоединительны размеры СМ150-125-400/4
