Характеристики технические насоса СМ 150-125-400 |
|
|
На странице приведены технические параметры и характеристики - насос СМ 150-125-400/4 сточно-массный в базовом (стандартном) исполнении и в исполнениях с первой и второй обточкой рабочих колес (СМ150-125-400а/4, СМ150-125-400б/4).
Фекальный насос СМ 150-125-400/4 применяется при перекачивании сточных и загрязненных вод с крупными (до 50 мм) неабразивными, в т.ч. древесно волокнистыми включениями.
В таблице №1 представлены технические данные на центробежный насос СМ 150-125-400/4 в стандартном исполнении и насосы с обточкой р.к.: СМ150-125-400а/4 - обточка а, СМ150-125-400б/4 - обточка б.
Для привода агрегатов СМ 150-125-400 используются электродвигатели трехфазные асинхронные серии АИР.
Для насосного агрегата в базовом исполнении используется асинхронный двигатель мощностью 55 кВт, марка 4АМ225М4. Для насосов с обточками рабочих колес используется электродвигатель мощностью 45 кВт, марка двигателя - 4АМ200L4.
На рисунке 1 приведена гидравлическая характеристика на насос.
Таблица №1
| Марка насоса |
Подача
м³/час |
Напор
м |
Давление на входе, МПа |
ДКЗ
м, до |
Двигатель
кВт, марка |
Масса, кг |
| сальник |
торц. упл |
насос |
агрегат |
| СМ150-125-400/4 |
200 |
50 |
0,1 |
0,35 |
4 |
55; 4АМ225М4 |
297 |
885 |
| СМ150-125-400а/4 |
200 |
40 |
0,1 |
0,35 |
4 |
45; 4АМ200L4 |
297 |
845 |
| СМ150-125-400б/4 |
200 |
32 |
0,35 |
0,35 |
4 |
45; 4АМ200L4 |
297 |
845 |

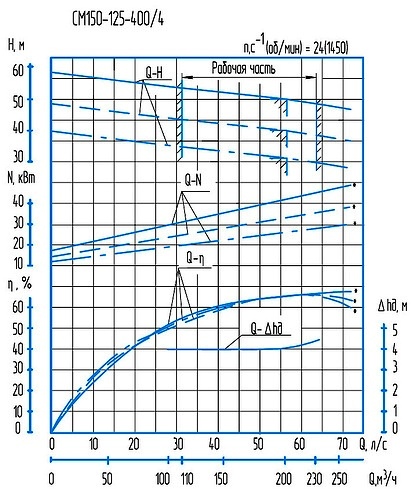

Рис.1 Гидравлическая характеристика СМ 150-125-400/4
 |
|
|
|
